项目

GB/T 8162

GB/T 8163

GB 3087

GB 6479

GB 9948

适用范围

适用于结构用一般无缝钢管

适用于输送流体用的一般无缝钢管

适用于低压和中压锅炉及机车锅炉用无缝钢管

高压化肥设备和管道用优质碳素钢、低合金钢和合金钢无缝钢管

适用于石油精炼厂的炉管、热交换器管和管道用无缝钢管

尺寸允许偏差

普通级:热轧管D±1%,S±12.5%;冷管和较高级见标准.

热轧管D±1%,S为-12.5%到+15%;冷管和较高级见标准.

普通级:热轧管D±1%,S±12.5%;冷管和较高级见标准.

普通级：热轧管D±1%,S≤20mm为-10%到+15%;其它冷管和较高级见标准.

热轧管D±1%,S≤20mm为±12.5%,S＞20mm为±10%;其它冷管见标准.

长度要求

S＞20mm为-10%到+12.5%;

通常长度：热轧管3000-12000mm,冷管3000-10500mm。

通常长度：热轧管4000-12000mm,冷管4000-10500mm。

通常长度：4000-12000mm。

通常长度：4000-12000mm。

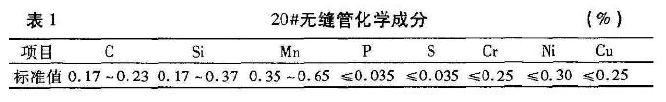

牌号(钢级)

常用10、20、35、45、Q345，其它见标准。

常用10、20、Q295、Q345。

10、20

10、20、16Mn、12CrMo、15CrMo等，其它见标准。

10、20、12CrMo、15CrMo等，其它见标准。

交货状态

热轧或热处理状态交货；，双方协商也可以冷拔（轧）状态交货。

热轧或热处理状态交货。

热轧或热处理状态交货;热轧状态交货终轧温度不低于Ar3。

按标准规定的热处理制度进行热处理后交货，热处理制度应填写在质量保证书中。

按标准规定的热处理制度进行热处理后交货。

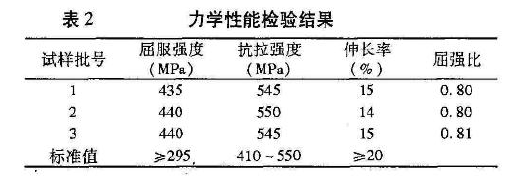

力学性能

20钢 抗拉强度≥390MPa,屈服强度≥225-245MPa；其它见标准。

20钢 抗拉强度410-550MPa,屈服强度≥235-245MPa；其它见标准。

20钢 抗拉强度410-550MPa,屈服强度≥225-245MPa；其它见标准。

10、20和16Mn钢管应作夏比低温冲击性能试验；20钢 抗拉强度410-550MPa,屈服强度≥245MPa；其它见标准。

20钢 抗拉强度410-550MPa,屈服强度≥245MPa；其它见标准。

工艺性能

压扁：10、20、Q345钢的钢管，对于D＞22～400mm,且S/D≤10%应作压扁。

压扁：对于D＞22～400mm,且S/D≤10%的钢管应作压扁。

压扁：对于D＞22～400mm,且S≤40mm的钢管应作压扁。

压扁：除1Cr5Mo钢外，对于D＞22～400mm的钢管应作压扁。

压扁：对于D＞22～400mm的钢管应作压扁;扩口：S≤8mm且D≤159mm的优质碳素钢和不锈钢钢管需作扩口。

无损检测及液压试验

无要求

钢管应逐根进行液压试验，供方可用超声波探伤、涡流探伤或漏磁探伤代替液压试验。

钢管应逐根进行水压试验，供方可用涡流探伤代替水压试验；钢管应逐支进行超声波检验。

钢管应逐根进行液压试验，供方可用涡流探伤或漏磁探伤代替液压试验；钢管应逐支进行超声波检验。

钢管应逐根进行液压试验，供方可用涡流探伤或超声波探伤代替液压试验；钢管应逐支进行超声波检验。

表面质量

钢管内外表面不得有裂缝、折叠、轧折、离层、发纹和结疤。

钢管内外表面不得有裂缝、折叠、轧折、离层、发纹和结疤。

钢管内外表面不得有裂缝、折叠、轧折、离层、发纹和结疤；直道允许深度详见标准。

钢管内外表面不得有裂缝、折叠、轧折、离层、发纹和结疤；直道允许深度详见标准。

钢管内外表面不得有裂缝、折叠、轧折、离层、发纹和结疤；直道允许深度详见标准。
