0Cr25Ni20不锈钢无缝钢管

1、产品简介

0Cr25Ni20（310S）是耐热型不锈钢的一种材质，用途最为广泛，具有很好的抗氧化性、耐腐蚀性，特别是具有良好的耐高温性能，最高使用温度可以达1200℃，连续使用温度可以达到1150℃。广泛应用于制造锅炉、汽轮机、工业炉以及航空、石化等工业部门中在高温下工作的零部件。

 2、化学成分

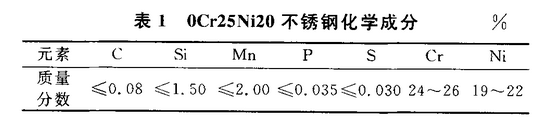

0Cr25Ni20不锈钢无缝钢管的合金元素是Cr、Ni、Mn和Si，其质量百分比为25%的铬，19%的镍，2%的锰，1%的硅，该材料一般以固溶处理状态交货。0Cr25Ni20密度是7.98kg/m³。该材料其化学成分见表1。

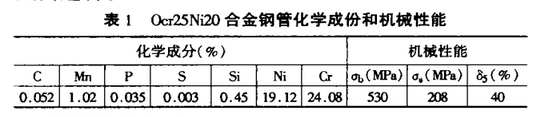

3、机械性能

4、焊接工艺

此类型的钢导热系数小，线膨胀系数大，在焊接局部加热和冷却条件下，接头在冷却过程中可形成较大的拉应力，而拉应力正是焊缝出现裂纹的必要条件，避免出现焊缝裂纹成为控制焊接质量的重点。

耐热钢使用温度都较高（大约950℃），如何保证焊接接头在较高的工作温度下，其强度不低于母材的抗拉强度是另外一个关键问题。因此，应首先正确选择焊接材料，焊接工艺参数相互匹配合理，才能获得满足使用要求的焊接接头。

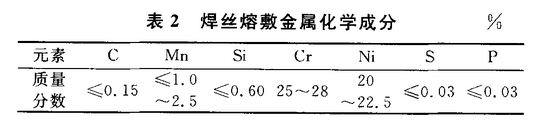

选用焊接材料时，首先要保证焊缝致密，无裂纹和气孔等缺陷，同时应使焊缝金属的热强性基本与母材相等。这就要求焊接填充材料的合金成分大致与母材成分匹配。采用TIG气体保护焊时，因保护气体为惰性气体，焊丝中的合金成分基本上不会烧损，因此选用Φ2.5mm的HICr26Ni21焊丝，其合金成分基本上与母材成分相同。焊丝熔敷金属化学成分见表2。

5、执行标准

GB 13296-2007 锅炉、热交换器用不锈钢无缝钢管标准
