一、应用工况

1Cr5Mo属于中合金耐热钢，高温抗氢腐蚀性能好。

在加工高硫原油的常减压装置中，1Cr5Mo合金管主要用于常压塔和减压塔的塔底管线，常压炉和减压炉的炉管，常压转油线和减压转油线的高速段以及其他一些高温含硫油品油气管道。

在催化裂化装置中，1Cr5Mo无缝钢管主要用于高温油浆、催化剂和回炼油管道以及其他一些高温含硫油品油气管道。

在延迟焦化装置中，1Cr5Mo无缝钢管主要用于焦炭塔底的高温进料管道及塔顶的高温油气管道、焦化炉的炉管、分馏塔的塔底管道以及其他一些高温含硫油品油气管道。

二、使用温度：

1Cr5Mo无缝钢管适用的工作介质为水、蒸汽、氢气、含硫油品等。如果用于水蒸气时，其最高工作温度为650℃；用于含硫油品等工作介质时，其具有很好的耐高温硫腐蚀的性能，常用于288~550℃的高温硫腐蚀工况下。

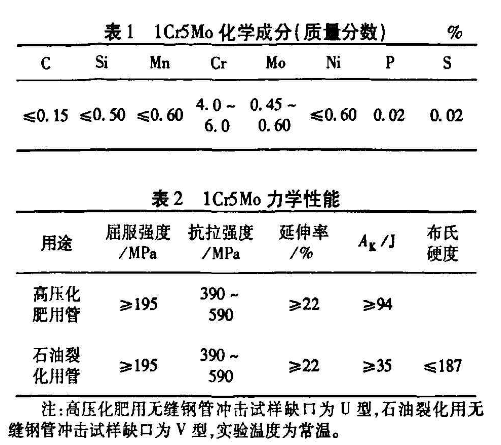

三、化学成分以及力学性能（机械性能）：

四、金相组织：

1Cr5Mo一般为铁素体+珠光体组织。但如果热处理不当，特别是冷却速度过快时易产生马氏体组织。

五、关于热处理

热处理方式：1Cr5Mo合金管的热处理方式一般采取退火方式。管道组成件的制造采用正火+回火。

热处理工艺

（1）正火处理。热炉以300℃/h（冷炉以200℃/h）升温至970℃，保温时间2.5~4 min/mm，然后空冷至300℃以下。

（2）回火处理。加热温度到680℃时，恒温2.5~4 min/mm，然后关闭电源，在炉内冷却至300℃以下后空冷。

    （3）退火处理。以每小时200℃升温。温度升至850℃后保温，保温时间2.5~4 min/mm，然后炉冷。

    六、执行标准

    GB9948-2006石油裂化用无缝钢管标准

    GB6479-2000高压化肥设备用无缝钢管标准
